ความสำเร็จในการขยายกำลังการผลิตของโรงงานอุตสาหกรรม มักมาพร้อมกับการติดตั้งเครื่องจักรใหม่ที่มีพิกัดกำลังไฟฟ้าสูงขึ้น แผงจ่ายไฟหลักหรือตู้ MDB เดิมที่เคยออกแบบไว้จึงต้องรับภาระหนักขึ้นตามไปด้วย การเพิ่มโหลดไฟฟ้าเข้าไปในระบบโดยไม่มีการคำนวณทางวิศวกรรมที่ถูกต้อง เป็นความเสี่ยงขั้นรุนแรงที่ทำให้อุปกรณ์ป้องกันและสายส่งกำลังเกิดความร้อนจัดจนเกิดการลัดวงจร มาตรการเชิงรุกที่สถานประกอบการต้องดำเนินการคือการวางแผนปรับปรุงระบบจ่ายไฟอย่างเป็นขั้นตอน เพื่อยกระดับพิกัดการทนกระแสไฟฟ้าให้ปลอดภัยและสอดคล้องกับความต้องการใช้งานจริง
ความจำเป็นในการประเมินกำลังไฟฟ้าก่อนการปรับปรุงระบบ
การเปลี่ยนขนาดเซอร์กิตเบรกเกอร์หรือบัสบาร์ภายในตู้จ่ายไฟหลัก ไม่สามารถทำได้เพียงแค่การเลือกซื้ออุปกรณ์ที่มีพิกัดกระแสสูงขึ้นมาเปลี่ยนแทนของเดิม เนื่องจากระบบไฟฟ้ามีความเชื่อมโยงกันทั้งโครงสร้าง
หากเปลี่ยนเบรกเกอร์ให้ใหญ่ขึ้นแต่ขนาดของสายไฟฟ้าหรือบัสบาร์เท่าเดิม สายไฟฟ้าจะกลายเป็นจุดที่รับความร้อนสูงสุดแทนและเกิดการหลอมละลายโดยที่เบรกเกอร์ไม่ตัดวงจร กระบวนการปรับปรุงระบบจึงต้องเริ่มต้นจากการเก็บสถิติข้อมูลการใช้ไฟฟ้าจริง นำมาวิเคราะห์ร่วมกับพฤติกรรมการทริปของระบบเดิมเพื่อตรวจสอบสมมติฐานหลักว่าเมนเบรกเกอร์ทริปบ่อยเกิดจากอะไร? เจาะลึกความต่างระหว่างโหลดเกินและกระแสลัดวงจร ข้อมูลเหล่านี้จะช่วยให้วิศวกรไฟฟ้าสามารถประเมินได้ว่า ความจุของตู้ควบคุมเดิมเต็มขีดจำกัดแล้วจริงหรือมีความบกพร่องอื่นซ่อนอยู่
3 ขั้นตอนสำคัญในการประสานงานวิศวกรเพื่อขยายพิกัดระบบไฟฟ้า
การดำเนินงานขยายขนาดการจ่ายไฟของตู้ MDB ให้ประสบความสำเร็จและถูกต้องตามมาตรฐานสากล มีกระบวนการทางวิศวกรรมที่ต้องปฏิบัติตามดังนี้
1. การเก็บข้อมูลและบันทึกค่าพลังงานไฟฟ้าจริง (Load Profile)
วิศวกรจะเข้าทำการติดตั้งเครื่องวัดคุณภาพไฟฟ้าเพื่อเก็บบันทึกประวัติการใช้กระแสไฟฟ้าในช่วงเวลาที่มีการเดินเครื่องจักรสูงสุด นำข้อมูลมาคำนวณหาค่าความต้องการพลังงานไฟฟ้าสูงสุด (Maximum Demand) และวิเคราะห์สภาพแวดล้อมเพื่อประกอบการทำ คู่มือการวิเคราะห์และแก้ไขปัญหาเซอร์กิตเบรกเกอร์ตัดวงจร (ACB/MCCB Trip) ในโรงงาน สำหรับใช้เป็นเกณฑ์อ้างอิงในการออกแบบโครงสร้างใหม่
2. การคำนวณออกแบบและคัดเลือกพิกัดอุปกรณ์ป้องกันใหม่
วิศวกรวิชาชีพควบคุมจะนำข้อมูลโหลดทั้งหมดมาคำนวณตามมาตรฐานวิศวกรรมสถานแห่งประเทศไทย เพื่อกำหนดขนาดสายไฟฟ้าที่ถูกต้อง ขนาดบัสบาร์ทองแดง พิกัดการทนกระแสของเซอร์กิตเบรกเกอร์ตัวใหม่ รวมถึงการคำนวณพิกัดการทนกระแสลัดวงจร (Short Circuit Capacity) เพื่อป้องกันสภาวะอันตรายล่วงหน้า
3. การตรวจสอบสภาพหน้าสัมผัสและความพร้อมเชิงกลก่อนจ่ายไฟ
ในขั้นตอนการติดตั้งเปลี่ยนระบบ ทีมงานจะทำการขันกวดน็อตเชื่อมต่อด้วยประแจทอร์ค พร้อมทั้งดำเนินการขั้นตอนการตรวจสอบและแก้ปัญหาหน้าสัมผัสเบรกเกอร์หลักอาร์กจนเกิดความร้อนสะสม เพื่อให้มั่นใจว่าอุปกรณ์ชุดใหม่ที่ติดตั้งเข้าไปจะไม่มีความต้านทานเฉพาะจุดเกิดขึ้น มอบระบบไฟฟ้าที่มีความเสถียรสูงสุดให้กับกระบวนการผลิตอุตสาหกรรม

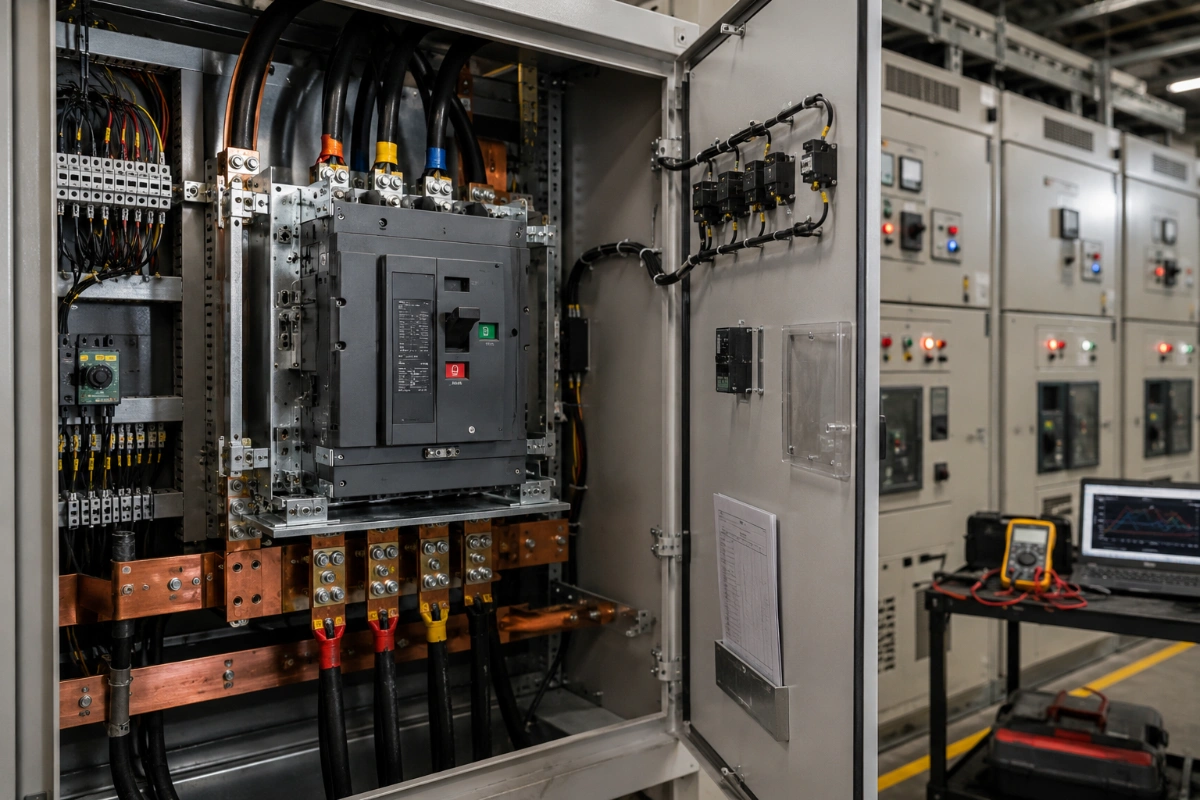

บริการประเมินโหลดและขยายพิกัดตู้ MDB โรงงานกับ NCW Electric
การปรับปรุงขยายระบบไฟฟ้าแรงสูงและตู้ MDB จำเป็นต้องอาศัยวิศวกรไฟฟ้าวิชาชีพที่มีใบอนุญาตถูกต้องและมีความเชี่ยวชาญ บริษัท เอ็น ซี ดับบลิว อิเลคทริค จำกัด (NCW Electric) พร้อมให้บริการประเมินกำลังไฟฟ้า ออกแบบ และดำเนินการปรับปรุงตู้จ่ายไฟหลักแก่โรงงานอุตสาหกรรมในพื้นที่ฉะเชิงเทรา ปราจีนบุรี และสระบุรี ด้วยมาตรฐานวิศวกรรมขั้นสูง ทีมงานของ NCW Electric พร้อมเข้าดูแลขั้นตอนการขยายพิกัดระบบไฟของคุณอย่างครบวงจร ปลอดภัย ถูกต้องตามหลักกฎหมาย และไม่กระทบต่อแผนการผลิต ติดต่อเราวันนี้เพื่อยกระดับความมั่นคงทางพลังงานให้กับโรงงานของคุณ
