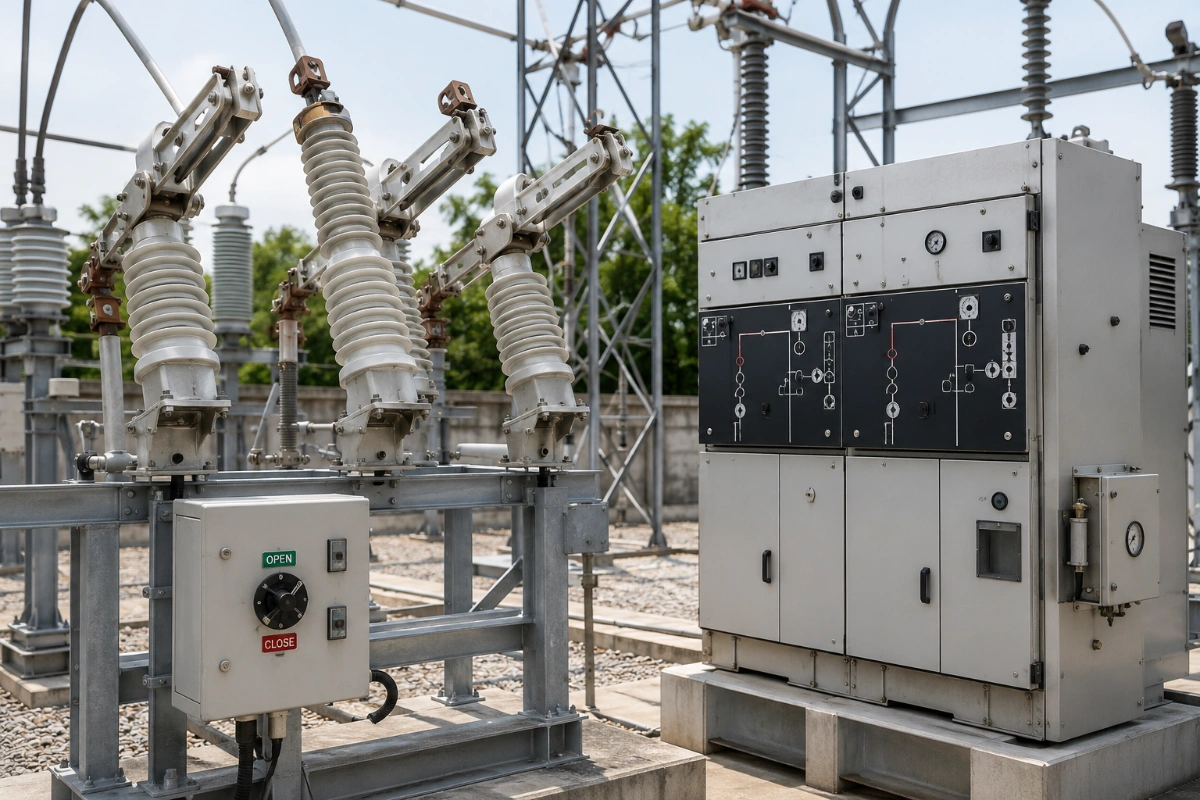

การตรวจสอบและทดสอบดิสคอนเนคติ้งสวิตช์ และ Ring Main Unit (RMU) ระบบแรงสูง

ในระบบไฟฟ้าแรงสูงระดับยี่สิบสองกิโลโวลต์ถึงสามสิบสามกิโลโวลต์ของโรงงานอุตสาหกรรมขนาดใหญ่ ดิสคอนเนคติ้งสวิตช์และ Ring Main Unit หรือ RMU คืออุปกรณ์สับปลดวงจรไฟฟ้าแรงสูงที่มีบทบาทสำคัญอย่างยิ่งต่อความปลอดภัยและการบริหารจัดการพลังงาน อุปกรณ์ทั้งสองประเภททำหน้าที่ปลดแยกวงจรเพื่อการตัดไฟในพื้นที่การบำรุงรักษา ตลอดจนการตัดสลับวงจรจ่ายไฟย้อนกลับเมื่อเกิดเหตุฉุกเฉิน หากอุปกรณ์เหล่านี้ขาดการดูแลและทดสอบตามระยะเวลาที่เหมาะสม โครงสร้างเชิงกลและฉนวนภายในอาจเสื่อมสภาพจนส่งผลให้ไม่สามารถสับปลดวงจรได้จริง ซึ่งนำไปสู่อันตรายร้ายแรงต่อผู้ปฏิบัติงานและทำให้ระบบไฟฟ้าทั้งสถานีไฟฟ้าย่อยล้มเหลว

บทบาทและความสำคัญของดิสคอนเนคติ้งสวิตช์และ RMU แรงสูง

ดิสคอนเนคติ้งสวิตช์เป็นอุปกรณ์ตัดตอนไฟฟ้าที่เน้นการสร้างระยะห่างของวงจรที่มองเห็นได้ด้วยตาเปล่าหลังจากที่เบรกเกอร์หลักตัดวงจรแล้ว เพื่อยืนยันความปลอดภัยว่าไม่มีกระแสไฟฟ้าไหลผ่าน ขณะที่ Ring Main Unit หรือ RMU เป็นชุดสวิตช์เกียร์ขนาดกระทัดรัดที่รวบรวมสวิตช์ตัดโหลดและฟิวส์หรือเบรกเกอร์ไว้ภายในตู้ปิดสนิท มักใช้บรรจุแก๊สเอสเอฟซิกส์เป็นฉนวนเพื่อป้องกันการอาร์ก การทำงานของอุปกรณ์ทั้งสองชิ้นนี้จำเป็นต้องมีความแม่นยำสูง ทั้งในด้านความต้านทานหน้าสัมผัสไฟฟ้าที่ต้องต่ำมากเพื่อไม่ให้เกิดความร้อน และระบบกลไกสปริงที่ต้องปลดตัวด้วยความเร็วคงที่

ความผิดปกติของ RMU และดิสคอนเนคติ้งสวิตช์มักเกิดจากคราบจาระบีแห้งกรอบจากการใช้งานนานหลายปี การรั่วซึมของแก๊สฉนวน หรือการเกิดออกไซด์ที่ใบมีดสัมผัส หากผู้ดูแลระบบละเลยการทดสอบ เมื่อถึงเวลาต้องดับไฟซ่อมบำรุงตามขั้นตอนใน คู่มือการบำรุงรักษาสถานีไฟฟ้าย่อย (Substation PM) และระบบไฟฟ้าแรงสูงในโรงงาน อาจพบว่าสวิตช์ติดขัดจนไม่สามารถปลดวงจรได้ ซึ่งจะส่งผลให้กระบวนการซ่อมบำรุงทั้งหมดต้องหยุดชะงักและเพิ่มความเสี่ยงต่อการเกิดอุบัติเหตุไฟฟ้าลัดวงจรแรงสูง

ขั้นตอนการตรวจสอบและทดสอบดิสคอนเนคติ้งสวิตช์

การตรวจเช็กดิสคอนเนคติ้งสวิตช์ประเภทติดตั้งภายนอกอาคารและภายในสวิตช์เกียร์ ครอบคลุมทั้งการตรวจสภาพทางกายภาพและการทดสอบทางไฟฟ้า ดังต่อไปนี้

การตรวจสอบสภาพทางกายภาพและกลไกเชิงกล

เริ่มต้นด้วยการตรวจเช็กหน้าสัมผัสใบมีด สภาพของฉนวนเซรามิกหรือเรซินว่ามีรอยแตกร้าว คราบสกปรก หรือร่องรอยการอาร์กหรือไม่ จากนั้นดำเนินการทดสอบการสับและปลดวงจรด้วยมือ เพื่อทดสอบความคล่องตัวของกลไกคันสั่งการ คันส่งกำลัง และชุดสปริง ดึงดูดสิ่งสกปรกออกจากจุดหมุนและทาจาระบีนำไฟฟ้าชนิดพิเศษเพื่อลดแรงถูไถและป้องกันการเกิดสนิม

การทดสอบความต้านทานหน้าสัมผัส

วิศวกรจะใช้เครื่องวัดความต้านทานต่ำแบบไมโครโอห์มมิตเตอร์ จ่ายกระแสไฟฟ้ากระแสตรงขนาดร้อยแอมแปร์ผ่านหน้าสัมผัสของดิสคอนเนคติ้งสวิตช์เพื่อวัดค่าความต้านทาน หากค่าความต้านทานสูงเกินเกณฑ์มาตรฐานของผู้ผลิต แสดงว่าหน้าสัมผัสเริ่มสกปรกหรือแรงกดของสปริงลดลง ซึ่งจะทำให้เกิดจุดความร้อนสะสมขนาดใหญ่เมื่อมีกระแสไฟฟ้าไหลผ่านในสภาวะปกติ

ขั้นตอนการตรวจสอบและทดสอบ Ring Main Unit (RMU)

เนื่องจาก Ring Main Unit เป็นอุปกรณ์ระบบปิดที่ภายในบรรจุแก๊ส SF6 หรือน้ำมันฉนวน การทดสอบจึงต้องอาศัยความระมัดระวังและเครื่องมือวัดที่เฉพาะเจาะจง

การตรวจวัดแรงดันแก๊ส SF6 และความสมบูรณ์ของตัวตู้

ตรวจสอบมาตรวัดแรงดันแก๊สเอสเอฟซิกส์บริเวณหน้าตู้ RMU เพื่อให้มั่นใจว่าแรงดันแก๊สอยู่ในระดับที่ปลอดภัยสำหรับการดับอาร์ก หากแรงดันแก๊สลดลงต่ำกว่าเกณฑ์ ห้ามทำการสับปลดวงจรขณะมีโหลดเด็ดขาด ตรวจสอบซีลยางทางเข้าสายเคเบิลแรงสูงเพื่อป้องกันความชื้นและสัตว์เลื้อยคลานหลุดเข้าไปในตู้

การทดสอบความต้านทานฉนวนและการทดสอบแรงดันสูง

การทดสอบความต้านทานฉนวนระหว่างเฟสและระหว่างเฟสกับดินด้วยเครื่องทดสอบเมกเกอร์แรงดันสูง เพื่อยืนยันว่าฉนวนภายใน RMU ยังมีประสิทธิภาพดี ไม่มีคราบความชื้นหรือคาร์บอนจากการอาร์กสะสม และในการทำบำรุงรักษาใหญ่จะมีการทดสอบแรงดันทนได้ เพื่อยืนยันความแข็งแรงของระบบฉนวนก่อนจ่ายไฟกลับ

การเชื่อมโยงกับระบบป้องกันแรงสูง

ในการทดสอบ RMU ที่มีฟิวส์แรงสูงหรือเบรกเกอร์ในตัว จะต้องตรวจสอบกลไกการปลดวงจรเมื่อฟิวส์ขาด ตลอดจนประสานงานร่วมกับวิศวกรเพื่อทำการทดสอบและคาลิเบรตอุปกรณ์ตามกระบวนการ การทดสอบรีเลย์ป้องกัน (Protective Relay Testing) เพื่อป้องกันการทริปข้ามวงจรไปการไฟฟ้า เพื่อให้ชุดสั่งการใน RMU ทำงานสัมพันธ์กับระบบป้องกันหลักของโรงงาน

การเตรียมความพร้อมด้านความปลอดภัยในการทดสอบ

เนื่องจากการทดสอบอุปกรณ์แรงสูงต้องกระทำในสภาวะที่ปลดจ่ายกระแสไฟฟ้าแล้ว ทีมงานทุกคนจะต้องยึดมั่นในมาตรการความปลอดภัยอย่างเคร่งครัด โดยปฏิบัติตาม มาตรฐานความปลอดภัยในการปฏิบัติงานดับไฟทำ PM สถานีไฟฟ้าแรงสูงประจำปี ไม่ว่าจะเป็นการตรวจเช็กสถานะการปลดวงจร การทดสอบแรงดันไฟฟ้าคงค้าง และการต่อสายดินชั่วคราวทั้งด้านแรงสูงและแรงต่ำทุกครั้งก่อนเข้าสัมผัสอุปกรณ์ เพื่อป้องกันอันตรายจากแรงดันไฟฟ้าเหนี่ยวนำหรือการจ่ายไฟย้อนกลับที่ไม่ได้คาดการณ์ไว้
